Исследование некоторых влияющих факторов при определении щелочных элементов методом пламенной эмиссионной фотометрии

В. И. Барсуков¹, М. В. Гребенников², О. С. Дмитриев¹, А. А. Емельянов², А. А. Барсуков¹
Кафедра «Физика» (1); Испытательный центр (2),
ФГБОУ ВО «ТГТУ»; г. Тамбов, Россия;
ISSN 0136-5835. Вестник ТГТУ. 2017. Том 23. № 2

Рассмотрено применение метода двух- и трехфакторного дисперсионного анализа при изучении влияния V₂O₅ и времени накопления полезного сигнала на определение щелочных элементов Li, Na, K, Rb и Cs методом пламенной эмиссионной фотометрии. Показано, что значимыми факторами являются влияние V₂O₅ при определении Na и время накопления полезного сигнала для всех изучаемых элементов.

Практика применения методов пламенной эмиссионной фотометрии показывает, что интенсивность излучения атомов определяемых элементов сложным образом зависит от ряда факторов: образования новых соединений в плазме пламени, смещения равновесия диссоциации молекул, наложения мешающих излучений на аналитическую линию и ряда других причин [1 – 4]. Для выяснения некоторых влияющих факторов при определении щелочных элементов в данном случае перспективным может оказаться применение дисперсионного анализа с соответствующим планированием эксперимента [5 – 7]. Цель работы – проведение аналитического исследования влияния V₂O₅ и времени накопления аналитического (полезного) сигнала на интенсивность излучения атомов Li, Na, K, Rb и Cs в пламени. Исследование проводилось путем сравнения дисперсий по критерию Фишера и планирования эксперимента с использованием метода латинских квадратов в отличие от подходов, представленных в работах [8 – 12].
Для проведения исследований применили следующее аналитическое оборудование: пламенный спектрофотометр на базе двойного кварцевого монохроматора ДМР-4 с активной интегрирующей приставкой и спектрофотометр С-302 в совокупности с интегрирующим цифровым вольтметром В2-23, приспособленным для измерения эмиссии атомов в пламени смеси пропан–бутан–воздух, и приемы проведения анализа, представленные в работе [12]. Введение в схему регистрации интегрирующего устройства позволяет преобразовать сигнал эмиссии в единицы концентрации (при необходимости) и произвести усреднение сигнала в течение калиброванных промежутков времени.
В качестве реактивов использовали нитраты перечисленных металлов и V₂O₅ квалификации “х.ч.”. Аналитическими линиями при определении элементов являлись: для Li линия λ = 670,8 нм; Na – 589,0 нм; K – 766,5 нм; Rb – 780,0 нм; Cs – 852,1 нм.
При изучении влияния ванадия на определение элементов применили двух- факторный дисперсионный анализ, проведенный по схеме, показанной в табл. 1. Здесь по горизонтальной стороне расположены уровни содержания V₂O₅ (мг/мл) – фактор А, по вертикальной – содержание щелочного металла (мкг/мл) – фактор В. Величина интенсивности излучения атомов в пламени, в делениях регистрирующего прибора, для раствора, соответствующего i-му содержанию щелочного металла и j-му содержанию V₂O₅, расположены в табл. 1 в виде значения xij, которое бралось как среднее арифметическое из восьми параллельных определений. Средняя квадратичная ошибка определений не превышала двух делений (в зависимости от концентрации определяемого элемента). Все опыты рандомизированы по времени.
Одновременно с фиксацией аналитического сигнала и вычислением средней квадратичной ошибки (стандартное отклонение) рассчитывался предел определения содержания элементов по формуле

где σ – среднее квадратичное отклонение, усл. дел. (деления применяемого измерительного прибора); С – концентрация исследуемого элемента, мкг/мл; I – величина аналитического сигнала (интенсивность излучения атомов металла), усл. дел.
В качестве примера в табл. 2 приведены результаты проведенных исследований для одного из рассматриваемых элементов – Li. Полученные в результате проведенных измерений данные для всех элементов обрабатывались по следующему алгоритму.

Таблица 1

Схема двухфакторного дисперсионного анализа

Таблица 2

Интенсивность излучения атомов лития в пламени в присутствии V₂O₅

1. Вычисление суммы квадратов величины интенсивности для всех наблюдений
2. Вычисление суммы квадратов итогов по столбцам
3. Вычисление суммы квадратов итогов по строкам
4. Определение квадрата общего итога
5. Нахождение выборочных дисперсий

где k – число наблюдений по строкам и столбцам. Критерий Фишера определяли по формулам:

и после его расчета получили, что в случае излучения атомов лития критерий Фишера F_B = 4,83, F_A = 2,06, для атомов Na соответственно 115 и 63, Rb – 408 и 2,17, Cs – 59 и 0,46.

Табличное значение критерия Фишера F при надежности 0,95 и степенях свободы f₁ = 5 и f₂ = 25 равно F_0,95 = 2,6. Сравнивая полученные данные с табличным значением, приходим к выводу, что, как и следовало ожидать, F_В значимо влияет на излучение щелочных металлов в пламени, F_А – лишь в случае измерения эмиссии атомов натрия (F_Na = 63 > F_табл = 2,6).

Результаты исследований показали, что ванадий сложным образом влияет на излучение атомов натрия в пламени смеси пропан–бутан–воздух, что связано с наложением на аналитическую линию Na молекулярной полосы ванадия 610…630 нм. Графически данные исследования показаны на рис. 1:

• присутствие ванадия увеличивает эмиссионный сигнал Na (рис. 1, а) и сложным образом влияет на предел его определения (см. рис. 1, б), что связано с уменьшением ионизации атомов Na, а также со смещением равновесия диссоциации молекул ванадатов Na в сторону образования свободных атомов Na;
• увеличение концентрации анализируемого элемента ведет к увеличению ошибки определения (см. рис. 1, а, кривая 7) и нелинейной зависимости предела определения (см. рис. 1, б). Последнее связано со значительным изменением диапазона концентраций определяемого элемента.

Скорость изменения интенсивности излучения натрия значительно выше скорости изменения ошибки измерений (сравнить тангенс угла наклона линий 1 и 7) (см. рис. 1, а). При изучении влияния на величину аналитического сигнала атомов Li, Na, K, Rb и Cs времени регистрации (фактор С) по методу накопления сигнала с применением активной интегрирующей цепочки, также применили планирование эксперимента с помощью латинских квадратов, но для трехфакторного дисперсионного анализа. Форма планирования эксперимента прежняя, но с добавлением

Рис. 1. Графики влияние ванадия при изучении характера излучения атомов Na:

а – влияние содержании V₂O₅ на интенсивность излучения при:
1 – 6,0; 2 – 4,0; 3 – 2,0; 4 – 1,0; 5 – 0,5; 6 – 0,0; 7 – изменение среднего квадратичного отклонения;
б – влияние на предел определения: 1 – без ванадия; 2 – содержание V₂O₅ в мг/мл: 0,5; 3 – 1,0; 4 – 2,0; 5 – 4,0; 6 – 6,0

в клетки квадратов соответсвующих уровней времени накопления полезного сигнала от 2 до 50 с. Величина регистрируемого сигнала при излучении анализируемых атомов также бралась как средняя из восьми параллелей. Все опыты рандомизированы по времени. Схема регистрации аналитического сигнала и оборудование выбраны в соответствии с [7].

Обработка результатов измерений латинского квадрата проводилась по схеме, аналогичной предшествующим исследованиям с дополнением следующих шагов.

6. Вычисление суммы квадратов итогов по уровням фактора времени

где k_у – число уровней.

7. Определение дисперсии для каждого фактора

8. Нахождение дисперсии, связанной со случайностью наблюдений

9. Расчет для каждого фактора критериев Фишера

10. Сравнение полученных дисперсий по критерию Фишера, F_табл = 2,6. Значимость рассматриваемых факторов определялось аналогично двухфакторному дисперсионному анализу.

В таблице 3, в качестве примера, представлены результаты измерения величины регистрируемого сигнала при излучении атомов Rb в пламени смеси пропан–бутан–воздух. Анализ проведенных исследований показал, что критерий Фишера при определении Li для изменения его концентрации F_Li = 3,64, присутствия V₂O₅ – 2,07, времени накопления полезного сигнала – 7,10; соответственно

Таблица 3

Величина регистрируемого сигнала I и время накопления полезного сигнала при излучении атомов Rb в пламени в присутствии V₂O₅

Примечание : верхняя строка ячейки – время накопления полезного сигнала (фактор С); нижняя строка – величина регистрируемого сигнала I.

при определении Na – 8,1; 6,3; 26,9; K – 8,48; 1,86; 11,65; Rb – 8,30; 2,40; 9,30; Cs – 7,21; 2,21; 6,95. Сравнение данных значений с табличным значением критерия Фишера показывает значимость влияния содержания щелочных металлов лишь при определении Na и времени накопления полезного сигнала. В данном исследовании влияние V₂O₅ на эмиссию атомов Na является аналогичным рассмотренному. В качестве примера на рис. 2 показаны результаты роли накопления полезного сигнала с использованием пламенной эмиссионной фотометрии при определении только некоторых элементов. Тангенс угла наклона градуировочных графиков (чувствительность определения) увеличивается при определении Li в 40 раз; K – 30; Rb и Cs – 20 (рис. 2, а, в, д, ж кривые 1 и 6). Однако увеличения предела определения исследуемых элементов не получено, так как не наблюдается пропорционального изменения ошибки определения s, от которой он зависит (1).

Проведенные исследования показали, что введение V₂O₅ (F_А) в анализируемые растворы щелочных металлов в бóльшей степени сказывается на определении Na и практически не влияет на определение остальных рассматриваемых’элементов.

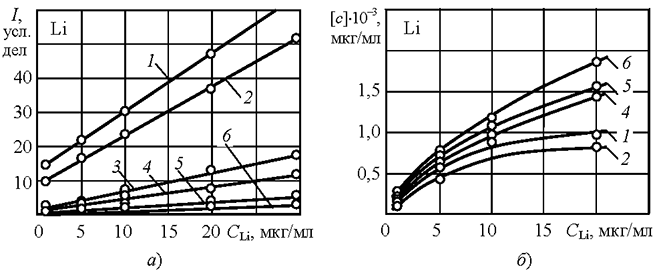

Рис. 2. Зависимости регистрированной интенсивности излучения I (а) и чувствительности определения атомов щелочных металлов [с] (б) в пламени от времени накопления полезного сигнала, с (начало):
1 –50; 2 – 40; 3 – 20; 4 – 10; 5 – 5; 6 – 2

Рис. 2. Продолжение. Зависимости регистрированной интенсивности излучения I (в, д, ж) и чувствительности определения атомов щелочных металлов [с] (г, е, з) в пламени от времени накопления полезного сигнала, с:
1 –50; 2 – 40; 3 – 20; 4 – 10; 5 – 5; 6 – 2

Использование метода накопления полезного сигнала с помощью активной интегрирующей цепочки (F_С) позволило значительно снизить предел определения элементов, увеличить его чувствительность (угол наклона графиков) и подобрать оптимальное время интегрирования для всех. Оптимальное значение времени накопления сигнала при определении Li и Rb – 40 с, а K и Cs – 10 с.

Полученные результаты в дальнейшем учтены при разработке методик определения щелочных элементов в различных сплавах, содержащих ванадий. Проведенные исследования могут помочь работникам аналитических лабораторий при выборе условий проведения анализа, а также студентам, в учебных программах которых есть вопросы, связанные с дисперсионным анализом и планированием эксперимента.
